Projekt WitznauPlus

Modernste Technologie

Seit fast 80 Jahren leistet der Pumpspeicher Witznau unschätzbare Dienste inmitten der Pumpspeicherkaskade zwischen Hochrhein und Schluchsee. Als wesentliches Rad im Getriebe der an Wichtigkeit ständig wachsenden Schluchseegruppe fördert er aus dem Witznaubecken kommendes Wasser zur Speicherung weiter ins höher gelegene Schwarzabecken. Oder, wenn die Übertragungsnetze nach Strom verlangen, erzeugt er aus dem von oben mit mächtigem Druck kommenden, gespeicherten Wasser bedarfsgenau Strom und stützt so die Versorgungssicherheit in Deutschland.

Das Anlagenalter und bauzeitbedingte Schwachpunkte machen den Eingriff und die Erweiterungen zwingend notwendig. Es gilt daher, die Anlagen fit für die Zukunft und noch leistungsfähiger und effizienter zu machen, um den wachsenden Ansprüchen der Energiewende langfristig gerecht werden zu können.

Die dahinterstehenden Herausforderungen und Maßnahmen haben bereits konkrete planerische Formen angenommen, die das umfassende Know-how unserer Spezialisten eindrucksvoll unter Beweis stellen. Denn WitznauPlus, so der Name des Ausbau- und Erneuerungsprojekts, bringt technologisch Machbares, Funktion und Effizienz auf den Punkt. Dabei liegt das Hauptaugenmerk darauf, Umweltauswirkungen während der Bauzeit so gering wie möglich zu halten, weshalb der Ergänzungsbau auf unserem vorhandenen Werksgelände und direkt vor dem Bestandskraftwerk entstehen wird.

Während der Bauzeit wollen wir den Betrieb des Bestandskraftwerks aufrechterhalten, um die Verfügbarkeit der Pumpspeicherkaskade der Schluchseegruppe für die Anforderungen des deutsche Energiesystems zu gewährleisten.

witznauplus_luftaufnahme-witznaubecken-mit-kw-witznau

WitznauPlus – der perfekte Zeitpunkt

Technisch fit und leistungsfähiger – so wachsen Nutzen und Arbeitsplatzsicherheit.
Pumpspeicher sind der ideale Partner der Erneuerbaren – Schwankungen werden aufgefangen, Netzstabilität und Versorgungssicherheit erhöht.
Klimaschutz mit größtem Nutzen: Strom speichern mit Wasserkraft – sauberer kann ein unverzichtbarer Baustein der Energiewende nicht sein.
Erhöht den Wert und Nutzen des größten Akkus Deutschlands – des Schluchsees.

Dr. Tobias Gebler

Senior Projektleiter Bau & Genehmigung WGSPlus

„Wir profitieren sehr davon, was unsere Vorfahren beim Bau der Werksgruppe Schluchsee geleistet haben. Dieses Erbe jetzt im Sinne der Energiewende für die nächsten Generationen weiterzuentwickeln, ist eine großartige Aufgabe.“

Marie-Luise Schiller

Teilprojektleiterin Umwelt & Genehmigung

„Um die Versorgungssicherheit im Stromsystem auch bei stark schwankender Erzeugung zu gewährleisten, sind Pumpspeicher ein unverzichtbarer Baustein.“

Tobias Gantert

Bürgermeister Ühlingen-Birkendorf

„Pumpspeicher sind für mich ein Versprechen: Wir nutzen die Kraft unserer Landschaft, um unsere Energieversorgung insgesamt verlässlicher zu machen.“

Die Mittelstufe Witznau

Leistungsträger der Kaskade

Die Mittelstufe Witznau wurde zwischen 1939 und 1943 erbaut und ist unser leistungsstärkster Pumpspeicher in der Werksgruppe Schluchsee mit einer installierten Leistung von 220 Megawatt, dem Schwarzabecken als Oberbecken und dem Witznaubecken als Unterbecken. Als zusätzliche Speicher dienen das Albbecken und das Mettmabecken.

Das Wasserschloss in Berau gleicht Druck- und Volumenschwankungen im Stollensystem aus. Leistungsfähiger, moderner und von noch größerem Nutzen für das deutsche Stromsystem – so starten die nächsten Jahrzehnte des Weiterbetriebs optimal.

witznauplus_mittelstufe_kaskade_ausschnitt-v2

Albbecken

Zahlen, Daten, Fakten

Die wichtigsten Kennzahlen zu WitznauPlus

Leistung

213 Megawatt

Mit rund 213 Megawatt wird durch den Ergänzungsbau WitznauPlus vor allem die Pumpleistung bzw. der Durchfluss im Pumpbetrieb deutlich erhöht.

Schachtkraftwerk

40 Meter

Der Schacht des Kraftwerks wird etwa 40 Meter tief, damit die Pumpturbinen einen entsprechenden Wasservordruck aus dem Unterbecken erhalten.

Technik

2 Maschinensätze

Zwei leistungsstarke Pumpturbinen sorgen zukünftig für eine effizientere Stromproduktion bzw. dessen Speicherung.

Umwelt

Gute Umweltverträglichkeit

Für den Ergänzungsbau bedarf es keiner Neuversiegelung und somit ist der Flächeneingriff minimal. Ein weiteres Plus: Für den Neubau kann die bestehende Infrastruktur genutzt werden.

WitznauPlus

Bauwerk und Anlagentechnik

Der geplante Ergänzungsbau wird auf dem Werksgelände des Kraftwerks Witznau direkt vor dem Bestandskraftwerk entstehen. Sichtbar wird lediglich das neue Maschinenhaus mit einer Länge von etwa 45 Meter, einer Breite von ca. 26 Meter und einer Höhe von rund 23 Meter sein. Es überdeckt den unterirdischen Schacht mit einer Tiefe von 40 Metern. Diese Tiefe gewährleistet den für Pumpturbinen erforderlichen Wasservordruck aus dem Unterbecken und schafft Platz für die neuen Maschinensätze. Das neue Kraftwerk wird dabei oberwasserseitig an den bestehenden Druckabstieg des Schwarza-Witznau-Stollens und unterwasserseitig an den bestehenden Rheintalstollen angeschlossen. Die direkte Anbindung an den Rheintalstollen und somit Nutzung des bestehenden Ein-/Auslaufbauwerks im Witznaubecken sorgt dafür, dass das Witznaubecken für die Bauarbeiten nicht extra entleert werden muss.

witznauplus_animation-krafthaus-witznau_bg

Neues Schachtkraftwerk
WitznauPlus

witznauplus animation krafthaus witznau pfeil links

Baufeld 1 - Schachtkraftwerk

Neuste Technik auf engstem Raum

Im neuen Kraftwerk wird moderne und leistungsfähige Maschinentechnik verbaut. Die Maschinensätze bestehen aus zwei Pumpturbinen mit einer installierten Gesamtleistung von 213 Megawatt bzw. 106,5 Megawatt pro Maschine. Damit erhöhen wir die Pumpleistung und schaffen gleichzeitig Redundanzen, indem darüber hinaus die bestehenden Pumpen des Bestandskraftwerkes weiter betrieben werden.

witznauplus grafik baufeld 01 schachtkraftwerk aussen

witznauplus grafik baufeld 01 schachtkraftwerk innen

Bestand

Abbruch bestehende Gebäude

Neubau

Baufeld 2 - Schaltanlage

Wo Energie ihren Weg findet

Um die Energie der neuen Maschinen ins Netz übertragen zu können, ist der Neubau einer Schaltanlage geplant. Diese wird als moderne gasisolierte Schaltanlage in einer Halle mit einer Länge von etwa 32 Metern, einer Breite von rund 11 Metern und einer Höhe von 10 Metern neben der bestehenden Energieableitung ausgeführt.

Baufeld 3 - Wasserschloss Berau

Mehr Höhe, mehr Sicherheit

Das Wasserschloss in Berau ist als technisches Bauwerk erforderlich, um Druckschwankungen im Triebwasserweg bzw. in den Druckrohrleitungen des Pumpspeichers auszugleichen und abzudämpfen. Durch die Steigerung der Pumpleistung und die zusätzliche Nutzung der Bestandspumpen ist dazu eine Erhöhung des Wasserschlosses von bis zu 40 Metern notwendig.

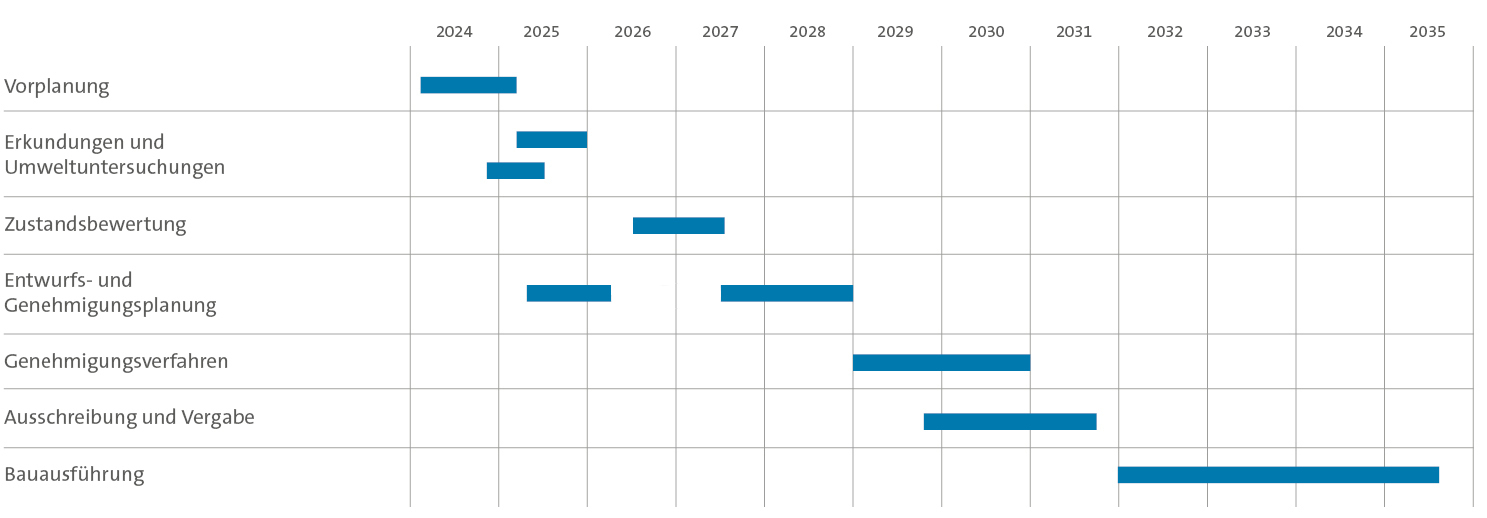

Umwelt und Genehmigung

Schutzgüter im Fokus – Sorgfalt im Blick

Auch der Blick auf Umwelt und Natur darf im Genehmigungsantrag nicht fehlen. Um die Umweltverträglichkeit des Vorhabens zu untersuchen, finden bereits jetzt zahlreiche Kartierungen von Flora und Fauna sowie Untersuchungen des Baugrunds statt. Es folgen detaillierte Betrachtungen der Auswirkungen auf Umwelt und Natur durch den Bau und Betrieb des Kraftwerks. Der Fokus der Umweltverträglichkeitsprüfung liegt hierbei auf diesen Schutzgütern:

Menschen, insbesondere die menschliche Gesundheit
Tiere, Pflanzen und die biologische Vielfalt
Fläche, Boden, Wasser, Luft, Klima und Landschaft
kulturelles Erbe und sonstige Sachgüter
die Wechselwirkungen zwischen den Schutzgütern

Welche Auswirkungen durch den Bau und Betrieb zu erwarten sind und wie diese bewertet werden können, wurde bereits ausführlich im Rahmen eines Scopingverfahrens mit den zuständigen Behörden abgestimmt. Der daraus resultierende Untersuchungsrahmen liegt vor und bildet die Grundlage für einen vollständigen Genehmigungsantrag.

Dazu gehören unter anderem die Bewertung baubedingter Schallemissionen, vor allem im Bereich der Baufelder sowie entlang der Transportrouten, aber auch die Störung von Flora und Fauna durch neue Flächeninanspruchnahmen.

Durch die Wahl des Standortes des neuen Kraftwerkes können die meisten Auswirkungen so gering wie möglich gehalten werden. Nicht vermeidbare Auswirkungen werden im Zuge des Verfahrens ausgeglichen und kompensiert.
