Projekt HäusernPlus

Ein Neubau für die nächsten 100 Jahre

Nach fast 100 Jahren Betriebszeit des Kraftwerks Häusern sorgt spürbarer Verschleiß für vermehrte Instandhaltungsmaßnahmen zu Lasten der technischen Verfügbarkeit. Dies zu beheben und gleichzeitig die bestehende Infrastruktur des Kraftwerks Häusern, die bestehenden Speicherbecken und die Triebwasserwege effektiver zu nutzen sind Idee, Grundlage und Ziel des Projekts HäusernPlus.

Dabei liegt unser Hauptaugenmerk darauf, Umweltauswirkungen während der Bauzeit so gering wie möglich zu halten. Daher wird der Ergänzungsbau auf dem eigenen Werksgelände neben dem Bestandskraftwerk entstehen. Während der Bauzeit soll das Bestandskraftwerk weiterbetrieben werden. So wird der Stillstand der gesamten Pumpspeicherkaskade vermieden und die Schluchseegruppe steht dem deutschen Energiesystem lückenlos zur Verfügung.

Jüngste technische Anpassungen führen zu maßgeblichen Verschlankungen und Effizienzsteigerungen, wofür folgende Änderungen vorgesehen sind:

Einsatz einer reversiblen Pumpturbine mit Synchron-Motorgenerator (drehzahlstarr), Verzicht auf einen Vollumrichter samt dafür vorgesehenes Gebäude
Durch Reduktion der Nennleistung auf 106 Megawatt statt 150 Megawatt passt sich die neue Technik an die Leistung der Bestandsanlagen an bei gleichzeitiger Erhöhung des Wirkungsgrades
Durch Anpassungen der Kubatur mit geringerer Schachttiefe und Hallenhöhe reduzieren sich die Aushubmassen und der Betoneinsatz. Das Ein- und Auslaufbereich wurde hydraulisch optimiert; die Formgebung entsprechend angepasst

HäusernPlus – Warum jetzt?

Stromspeicher sind ein unverzichtbarer Baustein der Energiewende und wichtiger Klimaschutzfaktor, da sie auf Erzeugungsschwankungen vor allem bei Wind und Sonne schnell reagieren können.
Die einzigartige Speicherkapazität des Schluchsees, dem größten "Akku" Deutschlands, und die bereits vorhandene Infrastruktur müssen effektiver genutzt werden.
Durch den geplanten Ergänzungsbau wird das Potenzial des Schluchsees effizienter genutzt und die Pumpleistung erhöht.
Pumpspeicher erbringen wertvolle Dienstleistungen zur Frequenz- und Spannungshaltung im Stromnetz und bieten bei Blackouts wesentliche Hilfen.

Thomas Kaiser

Bürgermeister a. D. Gemeinde Häusern

„Ein resilientes deutsches Stromsystem braucht verlässliche Regelenergie – Pumpspeicher sind eine tragende Säule, um auch bei Dunkelflauten die Versorgungssicherheit in Deutschland zu gewährleisten.“

Michael Hevart

Teilprojektleitung Genehmigung HäusernPlus

„Der Ausbau von Pumpspeichern ist eine ebenso dringende wie notwendige Maßnahme zur Absicherung der Energieinfrastruktur im Zuge der Energiewende“

Janis von Koerber

Teilprojektleitung Bautechnik HäusernPlus

„Die Erweiterung von Pumpspeicherkapazitäten ist ein essenzieller Baustein zur Gewährleistung der Versorgungssicherheit bei steigendem Anteil erneuerbarer Energien.“

Benjamin Strieberg

Senior Projektleiter Anlagentechnik WGSPlus

„Pumpspeicher wie die der Schluchseewerk AG stellen seit mehr als 100 Jahren die nachhaltigste Form der Energiespeicherung und werden den Ansprüchen an unsere neue Energiewelt mehr als gerecht.“

Die Oberstufe Häusern

Keimzelle der Schluchseewerk AG

Die Oberstufe Häusern wurde zwischen 1929 und 1931 erbaut und ist unser ältester Pumpspeicher mit einer Leistung von 100 Megawatt, dem Schluchsee als Oberbecken und dem Schwarzabecken als Unterbecken. Als zusätzlicher Nebenspeicher dient das Albbecken. Das Wasserschloss in Häusern gleicht Druck- und Volumenschwankungen im Stollensystem aus.

Schluchsee

Zahlen, Daten, Fakten

Die wichtigsten Kennzahlen zu HäusernPlus

Leistung

106 Megawatt

Mit rund 106 Megawatt soll durch den Ergänzungsbau HäusernPlus vor allem die Pumpleistung bzw. der Durchfluss im Pumpbetrieb deutlich erhöht werden.

Schachtkraftwerk

55 Meter

Der Schacht des Kraftwerks wird etwa 55 Meter tief, damit die Pumpturbinen einen entsprechenden Wasser-Vordruck aus dem Unterbecken erhalten.

Technik

2 Maschinensätze

Zwei leistungsstarke Pumpturbinen sorgen zukünftig für eine effizientere Stromproduktion bzw. dessen Speicherung.

Umwelt

Gute Umweltverträglichkeit

Keine Neuversiegelung, geringer Flächeneingriff, keine Beeinträchtigung des Landschaftsbilds sowie Nutzung der bestehenden Infrastruktur.

HäusernPlus

Bauwerk und Anlagentechnik

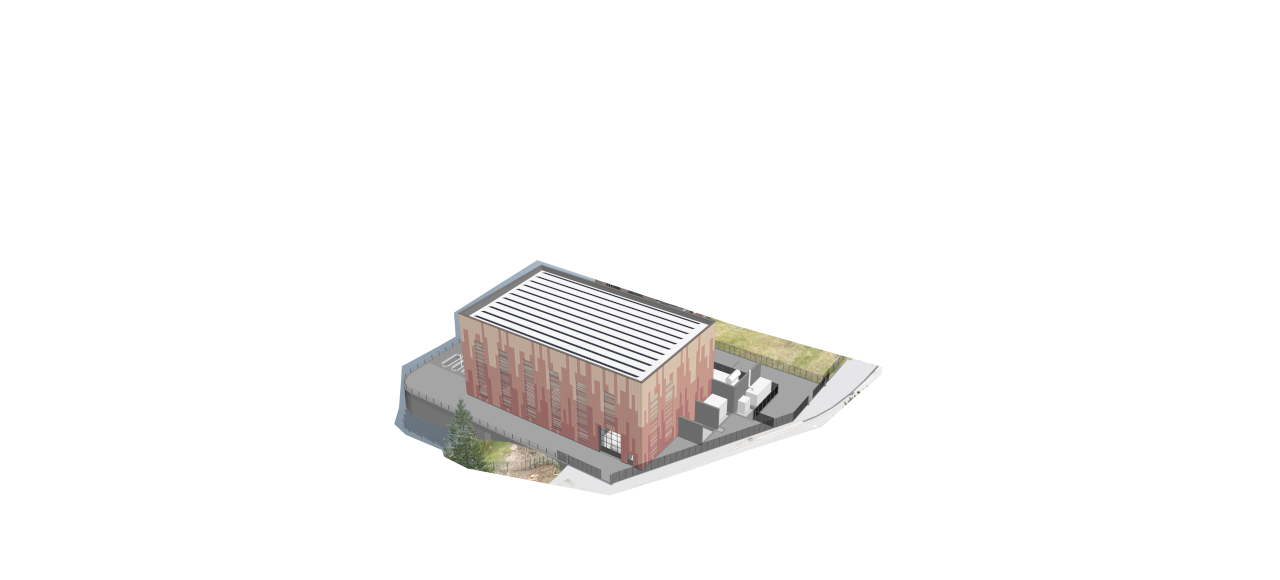

Der geplante Ergänzungsbau wird auf dem Werksgelände des Kraftwerks Häusern direkt neben dem Bestandskraftwerk entstehen. Sichtbar wird lediglich das neue Maschinenhaus sein, das nach aktuellem Stand der Planungen mit einer Länge von 40 Metern, einer Breite von 24 Metern und einer Höhe von 18 Metern die ideale Ergänzung zum Bestandkraftwerk bildet. Es überdeckt den unterirdischen Schacht mit einer Tiefe von 55 Metern. Das gewährleistet den für Pumpturbinen erforderlichen Wasser-Vordruck aus dem Unterbecken und schafft Platz für die neuen Maschinensätze. Das neue Kraftwerk wird dabei an die bestehende Hangrohrleitung angeschlossen.

haeusernplus visualisierung da kommts hin hintergrund

visualisierung_haeusernplus_da-kommts-hin_hintergrund

Neues Schachtkraftwerk
HäusernPlus

visualisierung haeusernplus da kommts hin pfeil links

Hangrohrleitung
Bestand

visualisierung haeusernplus da kommts hin pfeil rechts

Baufeld 1 - Schachtkraftwerk

Engineering und neueste Technik

Im neuen Kraftwerk wird moderne und leistungsfähige Maschinentechnik verbaut. Die Maschinensätze bestehen aus zwei Pumpturbinen mit einer Leistung von bis zu 106 Megawatt bzw. 53 Megawatt pro Pumpturbine. Um die Pumpleistung zu erhöhen und um Redundanzen zu schaffen, werden die Pumpen des Bestandskraftwerkes zusätzlich weiter betrieben.

haeusernplus grafik 3d modell neubau kraftwerk haeusern aussen 20251202

haeusernplus grafik 3d modell neubau kraftwerk haeusern innen 20251202

Bestand

Neubau

Neubau inkl. Ein- und Auslauf

haeusernplus visualisierung das gehoert dazu 05 neubau 20251202

haeusernplus visualisierung das gehoert dazu 05 bestand 20251202

haeusernplus visualisierung das gehoert dazu 06 neubau 20251202

haeusernplus visualisierung das gehoert dazu 06 bestand 20251202

haeusernplus visualisierung das gehoert dazu 08 neubau 20251202

haeusernplus visualisierung das gehoert dazu 08 bestand 20251202

Baufeld 2 - Wasserschloss

Optimaler Druckausgleich

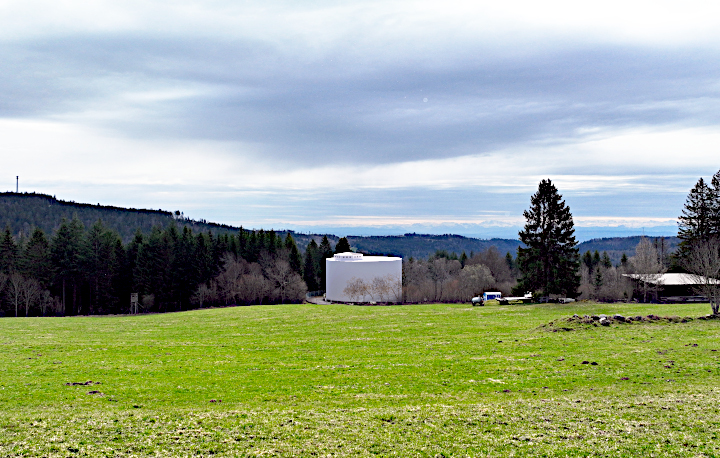

Das Wasserschloss in Häusern ist als technisches Bauwerk erforderlich, um Druckschwankungen im Triebwasserweg bzw. den Druckrohrleitungen des Pumpspeichers auszugleichen und abzudämpfen. Durch die Steigerung der Pumpleistung und die zusätzliche Nutzung der Bestandspumpen ist eine Erhöhung des Wasserschlosses von bis zu 30 Metern erforderlich. Die im Vorfeld durchgeführte Sichtbarkeitsanalyse ergab, dass das dann erhöhte Wasserschloss vom Ort Häusern aus dennoch nicht zu sehen sein wird.

haeusernplus visualisierung das gehoert dazu wasserschloss neubau

haeusernplus visualisierung das gehoert dazu wasserschloss bestand

Umwelt und Genehmigung

Schutzgüter im Fokus – Sorgfalt im Blick

Dem Genehmigungsantrag gingen im Rahmen der Umweltplanung detaillierte Untersuchungen voraus: Neben zahlreichen Kartierungen von Fauna und Flora und der umfangreichen Untersuchung des Baugrunds wurden mögliche Auswirkungen wie Lärm, Erschütterungen, Bodeninanspruchnahme und die Wirkungen auf Gewässer geprüft.

Die Ergebnisse der Fachgutachten belegen für den Ersatzneubau eine sehr gute Umweltverträglichkeit. Geringe Flächenversiegelung beim Schutzgut Boden sowie lokal geringfügige Beeinträchtigungen von Vögeln, Reptilien und Fledermäusen können durch sehr begrenzt erforderliche Ausgleichsmaßnahmen kompensiert werden.

Baubedingte Schallemissionen treten vor allem lokal im Bereich des Kraftwerks durch die Sprengungen zum Ausbruch des Gesteins im Baugrund auf. Die Andienung der Baustellen sowie die Fahrten zum Abtransport des Aushubmaterials erfolgen über die Bundesstraße 500 vom Kraftwerk bzw. der Forststraße (In der Klemme) vom Wasserschloss aus.
